Наконечники болтовые с рядным расположением болтов НБ (КВТ) КВТ НБ
- от 138 руб.
- Производитель: КВТ
- Модель: НБ
| Модель | Цена | На складе, шт | Количество |

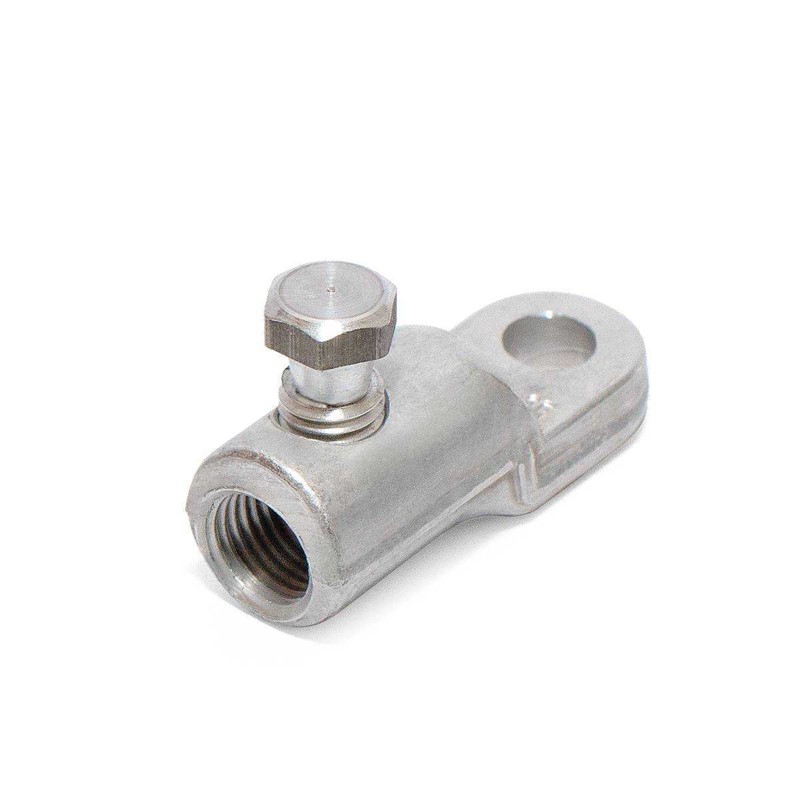

| 1НБ-10/25 | 138 руб. | 22620 |
|
| 2НБ-150/240 | 848 руб. | 18235 |
|
| 2НБ-25/50 | 324 руб. | 9360 |
|
| 2НБ-70/120 | 521 руб. | 22720 |
|
(ТУ 3449-009-97284872-2006)
- Предназначены для оконцевания любого типа кабельных жил: алюминиевых и медных, круглых и секторных, моножильных и многопроволочных
- Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля

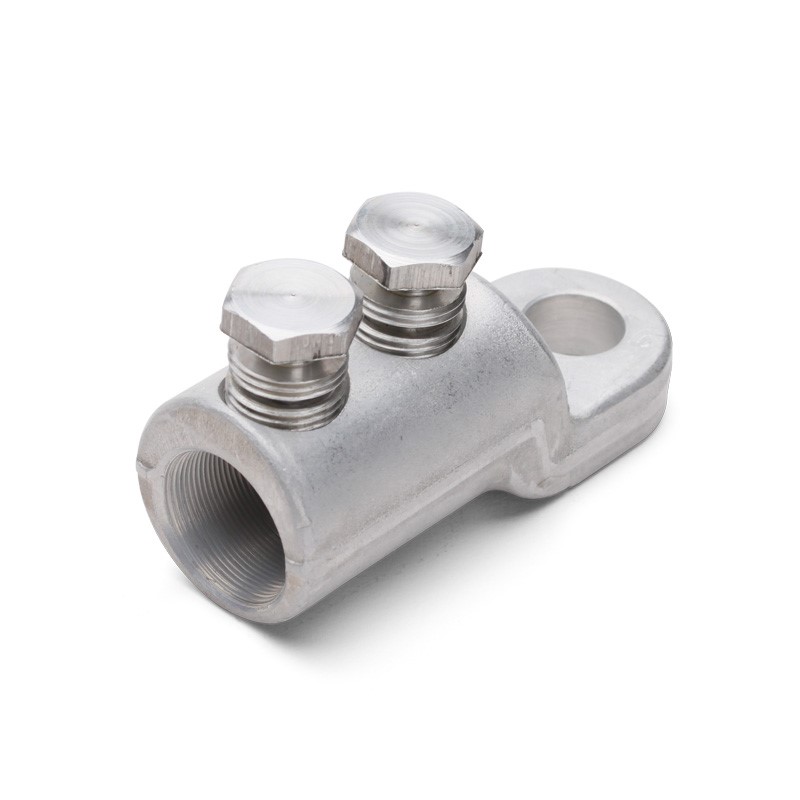

- Рядное расположение болтов на корпусе наконечника
- Эксцентриковое отверстие под кабельную жилу в корпусе наконечника
- Рабочее напряжение: до 10 кВ
- Материал корпуса и болтов: специальный алюминиевый сплав
- Покрытие: без покрытия
- Крепление на жиле осуществляется методом завинчивания болтов со срывной головкой. Болтовые головки срываются при достижении установленного момента, обеспечивающего оптимальные механические и электрические свойства контактного соединения
- Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника
- Лопатка болтовых наконечников «КВТ» смещена относительно центральной оси и расположена на ступень ниже цилиндрического корпуса
- Рифленая накатка на внутренней поверхности цилиндрической части наконечников увеличивает площадь и механическую прочность контактного соединения
- На лопатке каждого наконечника выбита маркировка с указанием номинального диапазона сечений кабеля и логотипа производителя
- Рекомендованы для монтажа термоусаживаемых муфт и оснащения ремонтно-аварийных служб
-
Диапазоны применения болтовых наконечников и соединителей совпадают с диапазонами термоусаживаемых кабельных муфт, что делает их идеальным дополнением для комплектации наборов кабельных муфт
Особенности
- Рабочее напряжение до 10 кВ
- Ассимметричное расположение жилы
- Стандартная фаска
- конструкция болта (внешний шестигранник)
- Рядное расположение болтов
Модельный ряд
| SKU | товарные позиции Цвет изоляции | Рабочее напряжение, до (кВ) | Сечение жилы, мм² | Класс гибкости жилы | Покрытие контактной части | Материал контактной части | Технология монтажа |
|---|---|---|---|---|---|---|---|
| 1НБ-10/251НБ-10/25 | 10 |
10/ 16/ 25 |
1/ 2/ 3/ 4/ 5/ 6 |
без покрытия |
алюминиевый сплав |
срывные болты |
|
| 2НБ-25/502НБ-25/50 | 10 |
25/ 35/ 50 |
1/ 2/ 3/ 4/ 5/ 6 |
без покрытия |
алюминиевый сплав |
срывные болты |
|
| 2НБ-70/1202НБ-70/120 | 10 |
70/ 95/ 120 |
1/ 2/ 3/ 4/ 5/ 6 |
без покрытия |
алюминиевый сплав |
срывные болты |
|
| 2НБ-150/2402НБ-150/240 | 10 |
150/ 185/ 240 |
1/ 2/ 3/ 4/ 5/ 6 |
без покрытия |
алюминиевый сплав |
срывные болты |
