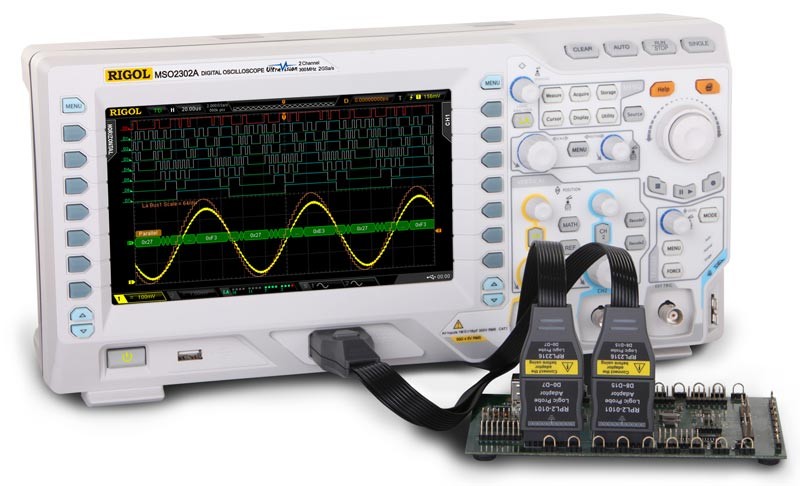

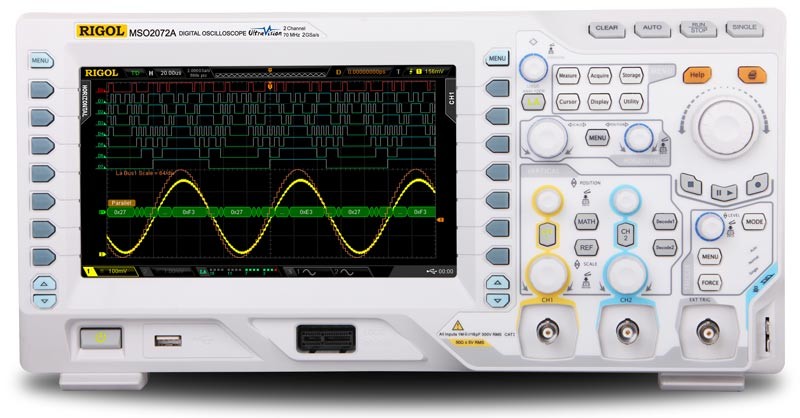

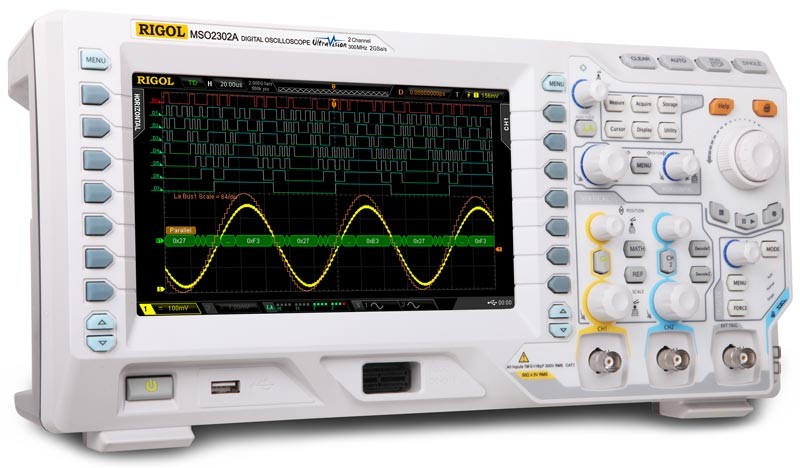

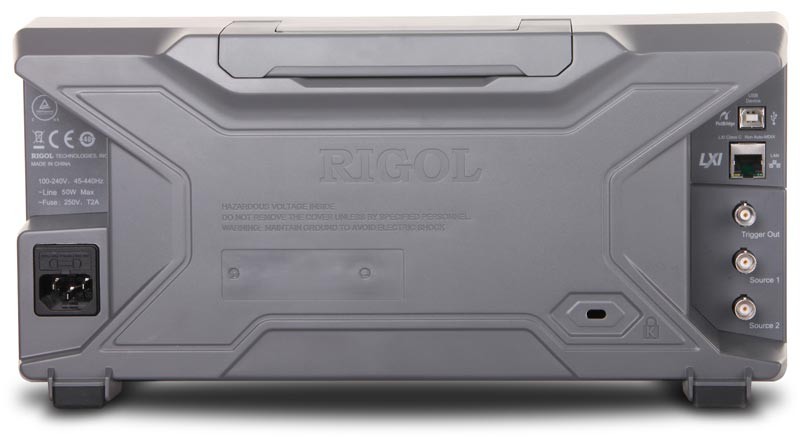

MSO2202A цифровой осциллограф смешанных сигналов Rigol

MSO2202A – цифровой осциллограф смешанных сигналов

Особенности осциллографа MSO 2202 A

• Осциллограф смешанных сигналов: 2 аналоговых канала + 16 цифровых.
• Полоса пропускания - 200 МГц;
• Частота дискретизации - 2 Гвыб/с (1 Гвыб/с на канал).
• Макс. память - 14 М (7 М на каждый канал), 56 M (28 М) - опция;
• Входной импеданс: 1 МОм, 50 Ом;
• Скорость захвата 50000 осц/сек;
• 256 градаций яркости;
• Расширенная синхронизация в т.ч. протоколы I²C, RS-232, SPI, USB. UltraVision;
• Курсорные измерения.
• 24 автоизмерения;
• Матем. функции;
• БПФ;.
• Интерполятор: линейный, Sin(x)/x;
• Усреднение; пиковый детектор (500 пс);
• Покадровый регистратор (65000 кадров);
• Самописец;
• Тестирование в пределах Pass/Fail.
• Логич.анализатор: 1Гвыб/сек, 28 М точек 50000 осц /сек.
• Выход синхронизации.
• Интерфейс: USB-host, USB-device, LAN.
• Дисплей: 20 см (8"), цветной, TFT, 800 х 480

Особенности

Технические характеристики осциллографа MSO2202A

Выходные параметры
Полоса пропускания	200 MГц
Количество каналов	2 + 16 цифровых + внешний запуск
Минимальная детектируемая длительность импульса	5 нс
Регистрация
Режим	Обычный Пиковый детектор Аналоговые каналы: 500 пс - один канал, 1 нс - два канала Цифровые каналы: 1 нс(8 каналов), 8 нс (16 каналов) Усреднение (2, 4, 8, 16, 32, 64, 128, 256, 512, 1024, 2048, 4096, 8192 выборок)
Макс. дискретизация (реальное время)	Аналоговые каналы:		Цифровые каналы:
	2 Гвыб/сек (1 Гвыб/сек - 2 канала)		1 Гвыб/сек (8 каналов), 500 Мвыб/сек (16 каналов)
Режим высокого разрешения	12 бит при ≥5 мкс/дел @ 1 Гвыб/сек или ≥10 мкс/дел @ 500 Мвыб/сек
Вход
Связь по входу	открытый, закрытый, земля
Входной импеданс	Аналоговые каналы:		Цифровые каналы:
	1 MΩ±1% || 16 пФ ±3 пФ или 50 Ω±1,5%		101 кΩ±1% || 9 пФ ±3 пФ
Учет ослабления пробников	Аналоговые каналы: 0,01х-1000х с шагом 1-2-5
Максимальное входное напряжение	Аналоговые каналы:		Цифровые каналы:
	300 Вскз CAT I, 100 Вскз CAT II Переходное перенапряжение 1000 Вп-п		40 Вскз CAT I Переходное перенапряжение 800 Вп-п
Ограничение полосы пропускания	20 МГц, полный диапазон
Параметры горизонтальной системы
Скорость захвата осциллограмм	50000 осц./сек
Интерполяция	(sin x)/x
Глубина записи	Аналоговые каналы:		Цифровые каналы:
	14 М точек (выбор 1,4 М; 140 К; 14 К) на канал, опция - 56 М точек 7 М точек (выбор 0,7 М; 70 К; 7 К) два канала, опция - 28 М точек		14 М (8 каналов) / 7 М (16 каналов) 28 М (8 каналов) / 14 М (16 каналов) опция
Коэффициент развертки	5 нс/дел ~ 1000 с/дел, с шагом 1~2~5
Погрешность временной базы	±25 ppm
Максимальная задержка	Пред-запуск: ≥ 1 ширины экрана Пост-запуск: 1 с....100000 с
Режимы	Y-T, X-Y, самописец, задержка
Параметры вертикальной системы
Вертикальное разрешение	Аналоговые каналы: 8 бит Цифровые каналы: 1 бит
Аналоговые каналы
Вертикальное отклонение	500 мкВ/дел ~ 10 В/дел (1 MΩ) 500 мкВ/дел ~ 10 В/дел (50 Ω)
Диапазон смещения	±2 В (500 мкВ ~ 50 мВ), ±10 В (51 мВ ~ 200 мВ), ±50 В (205 мВ ~ 2 В ) ±100 В (2,05 В ~ 10 В )
Полоса пропускания для аналогового периодического сигнала	DC ~ 70 МГц
Полоса пропускания для однократного сигнала	DC ~ 70 МГц
Низкочастотный предел	≤5 Гц ( на входе BNC)
Время нарастания	≤5 нс (типичное)
Погрешность коэф.усиления	±2%
Погрешность смещения	±0,1 дел ±2 мВ ±1%смещения
Изоляция между каналами	≥40 дБ
Цифровые каналы
Пороги	1 группа из 8 каналов, настраиваемые
Уровень порогов	TTL (1,4 В) 5,0 В CMOS (+2,5 В); 3,3 В CMOS (+1,65 В) 2,5 В CMOS (+1,25 В); 1,8 В CMOS (+0,9 В) ECL (-1,3 В) PECL (+3,7 В) LVDS (+1,2 В) 0 В Настраиваемые пользователем
Диапазон значений порогов	±15 В с шагом 10 мВ
Погрешность установки порога	±(100 мВ + 3% от установленного значения)
Макс.динамический диапазон	±10 В + значение порога
Мин. размах напряжения	500 мВп-п
Вертикальное разрешение	1 бит
Измерения
Курсорные	ручные (ΔV, ΔT, 1/ΔT), слежение, авто
Автоматические	Peak Value, Top Value, Bottom Value, Amplitude, Average, Mean Square Root, Overshoot, Preshoot, Area, Period Area, Frequency, Period, Rise Time, Fall Time, Positive Pulse Width, Negative Pulse Width, Positive Duty Cycle, Negative Duty Cycle, Delay A→B↑ , Delay A→B↓ , Phase A→B↑ , Phase A→B↓
Отображение	5 измерений одновременно
Статистика	Среднее, максимальное, минимальное, девиация, количество измерений
Частотомер	встроенный, 6 разрядов
