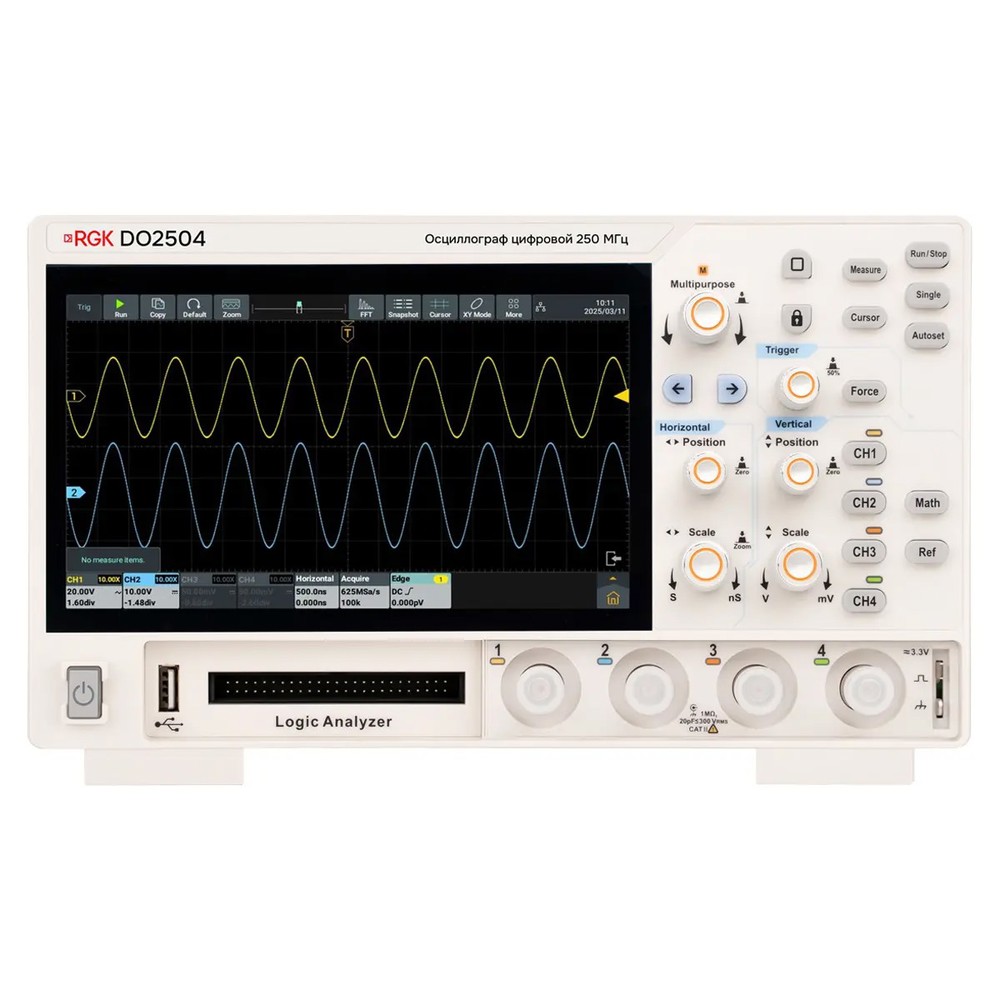

Цифровой осциллограф RGK DO2504

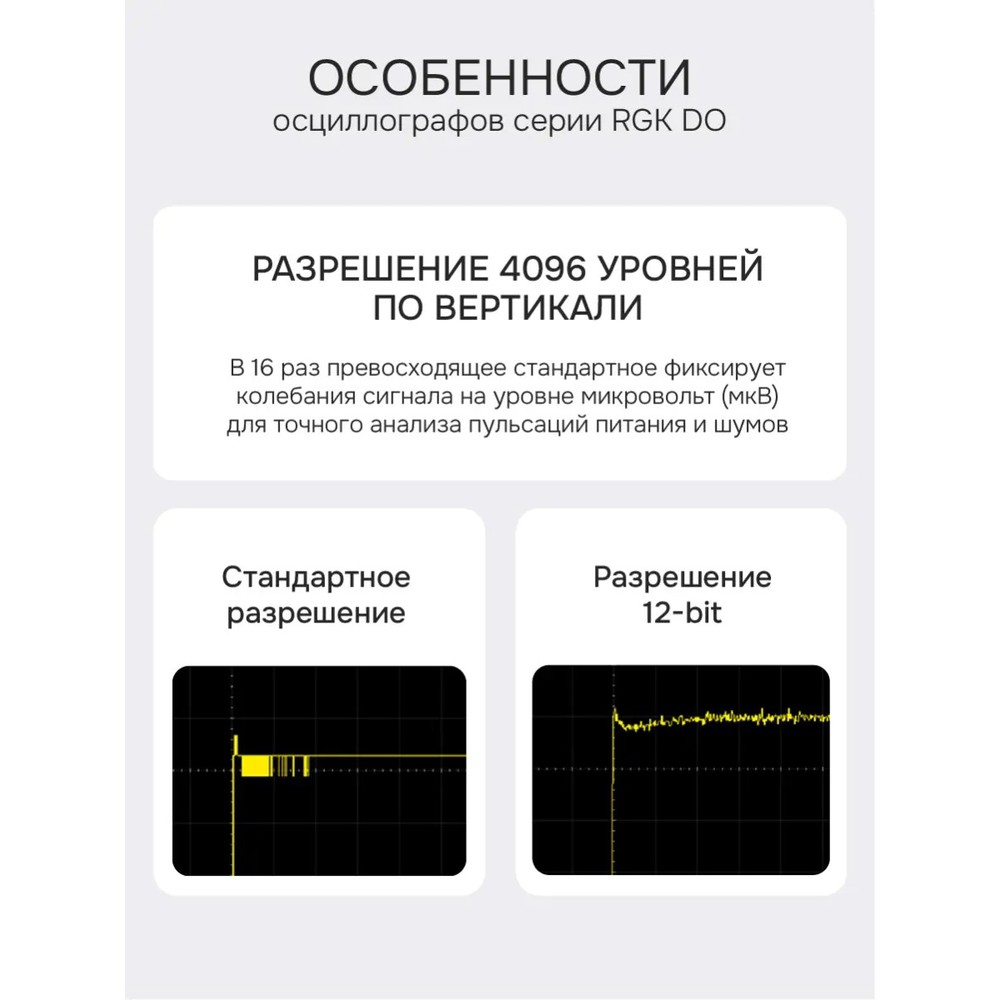

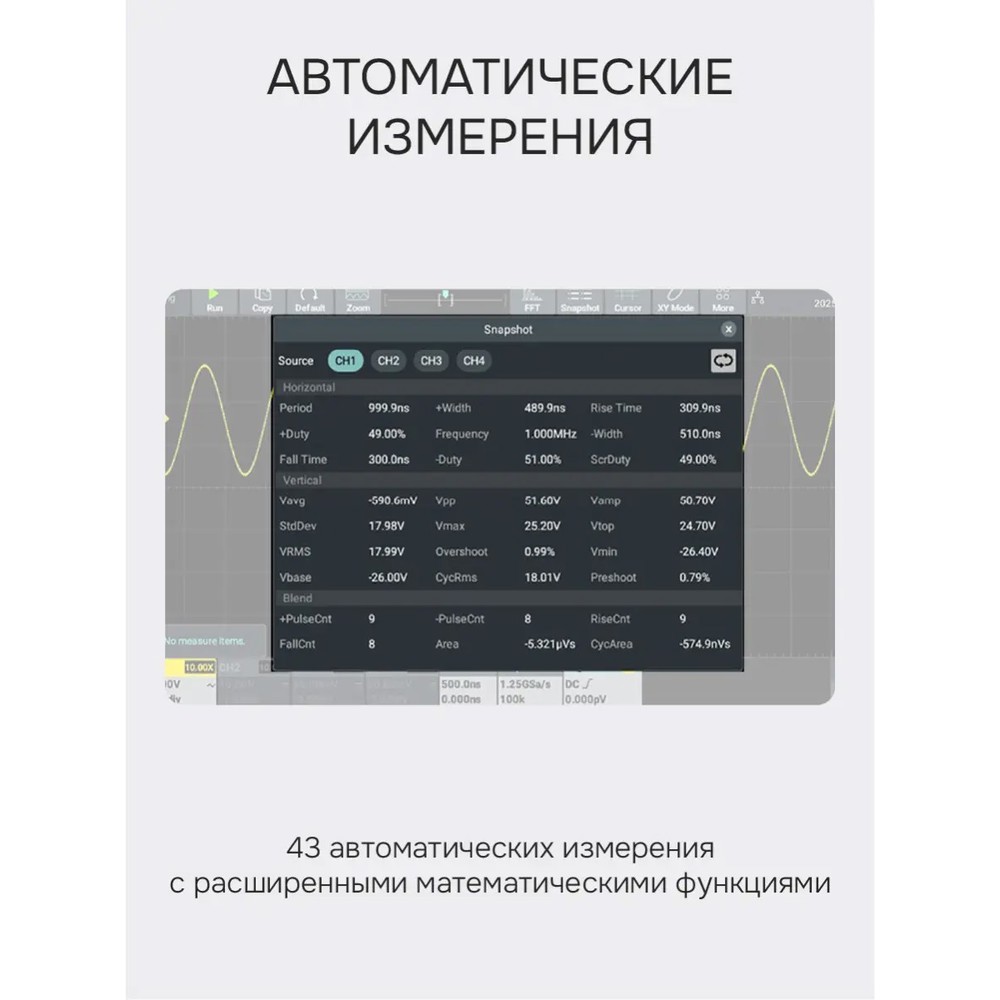

Осциллограф RGK DO2504 – высокопроизводительный настольный прибор в 4-канальном исполнении, с полосой пропускания 250 МГц и максимальной частотой дискретизации 2 Гвыб/с. Он оборудуется 12-битным АЦП, обеспечивая высокую детализацию и точность отображения формы контролируемых сигналов, а также меньшую ошибку квантования при задействовании режима БПФ при исследовании спектральных характеристик в частотной области. Модель стандартно поддерживает функции курсорных и 43‑видов автоматических измерений, и оснащается встроенным цифровым вольтметром и 6-разрядным частотомером, позволяя точно определять величину электрических параметров.

Архитектура X-Vision

Цифровой осциллограф RGK DO2504 построен на аппаратной платформе с низкошумной схемотехникой, которая поддерживает возможность использования увеличенной глубины памяти, до 100 Мб, регистрируя данные с высокой скоростью обновления, до 700 000 осц./с в режиме сегментации. За счет этого прибор точнее отображает форму сигналов малой амплитуды, с временем нарастания от 1,4 нс, позволяя исследовать длительные процессы, с выявлением редких нерегулярных сбоев и артефактов.

Компактное исполнение

Оборудованный 7-дюймовым дисплеем и упрощенной панелью управления, осциллограф RGK DO2504 не оснащается внутренним блоком питания переменного тока, за счет чего обладает небольшими размерами и весом. Прибором можно комфортно пользоваться в условиях ограниченного пространства на рабочем месте, а также задействовать его для работы на выезде, запитывая от повербанка с выходом USB Type-C, поддержкой Power Delivery 12 В. Для повышения наглядности изделие снабжено интерфейсом HDMI, через который изображение может транслироваться на крупноразмерный монитор или проектор.

Особенности

• Сенсорный дисплей и поворотные регуляторы на передней панели, а также поддержка подключения компьютерной мыши или клавиатуры упрощают и ускоряют настройку прибора и выполнение необходимых измерений, обеспечивая высокую гибкость управления.

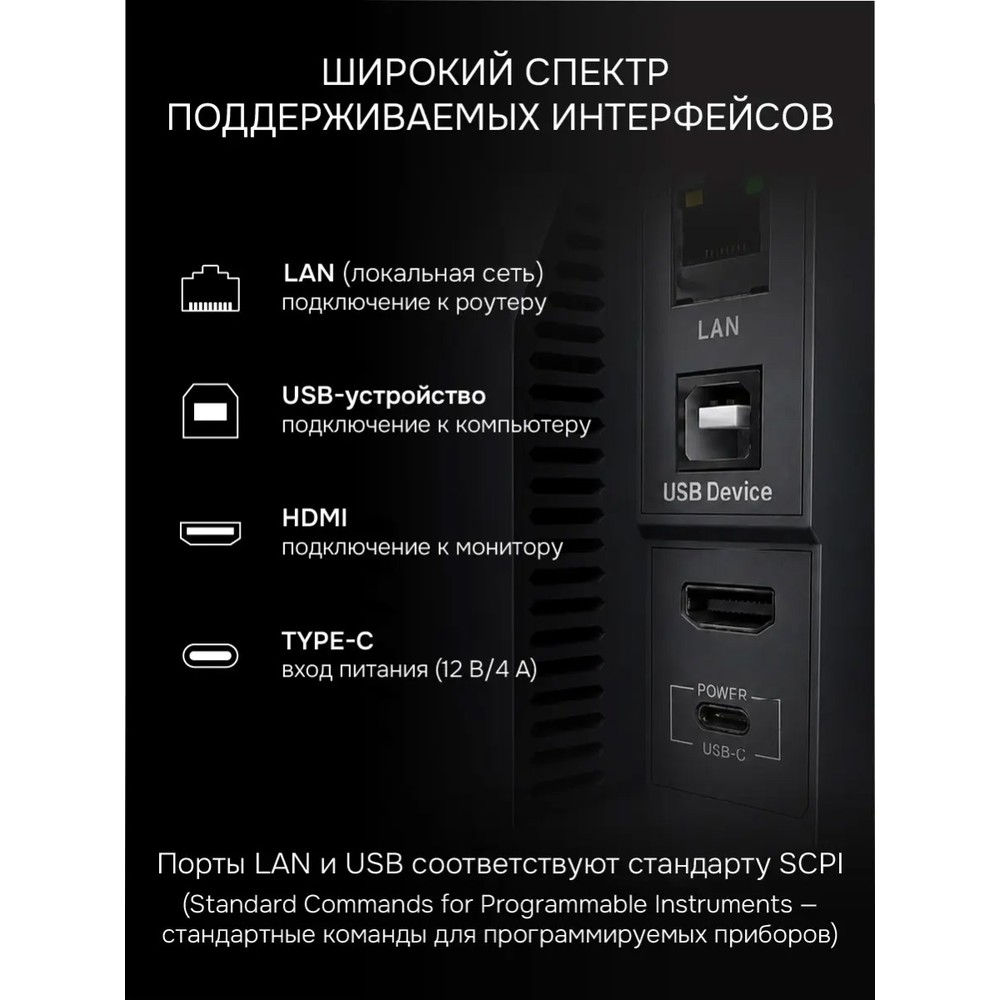

• Наличие интерфейсов USB, LAN и возможность задействования беспроводного адаптера Wi-Fi/Bluetooth с поддержкой режима точки доступа, сетевых принтеров и FTP, позволяет легко интегрировать цифровой осциллограф в состав автоматизированных стендов и установок с компьютерным управлением.
• Как Android-устройство, прибор поставляется с набором программных средств для вычислений, записи, редактирования, управления файлами, обеспечения коммуникации и доступа к веб-сервисам, и поддерживает возможность установки дополнительных приложений через App Center.

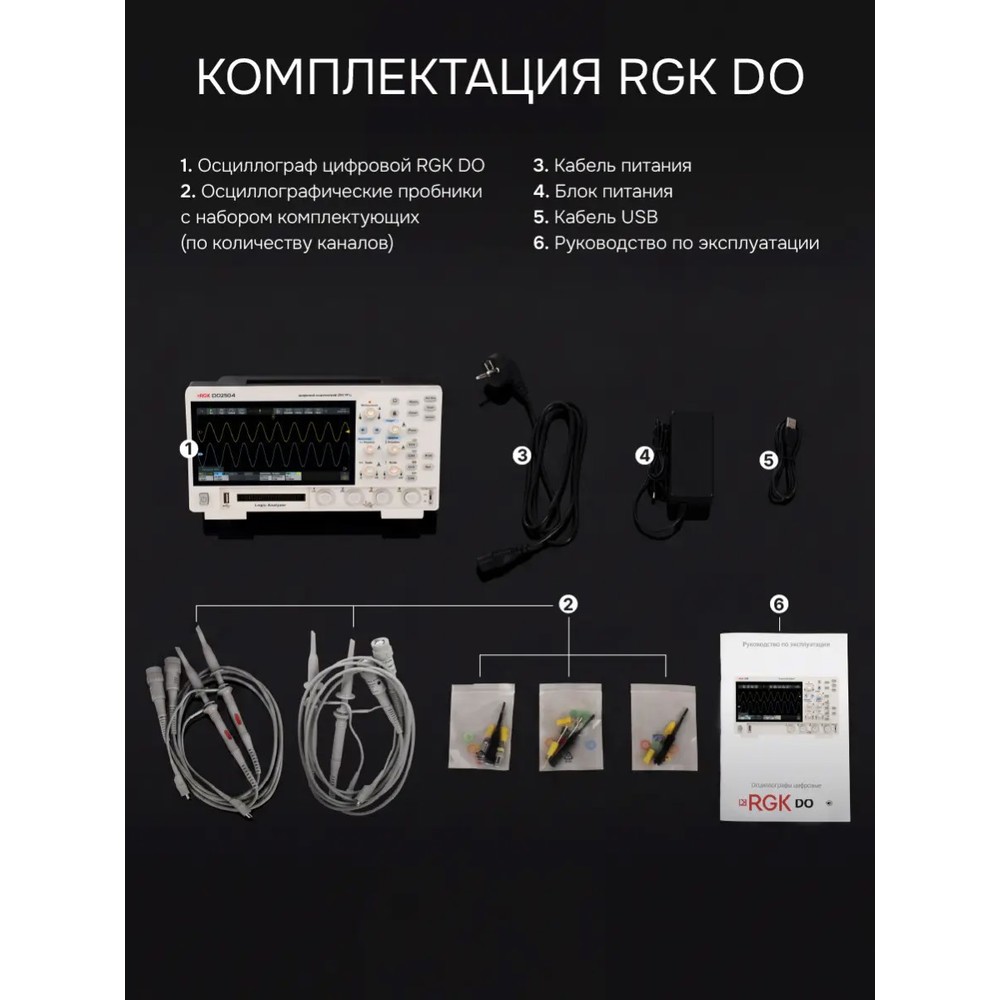

Комплектация

1. Цифровой осциллограф RGK DO2504
2. Измерительные щупы
3. Сетевой адаптер
4. Кабель USB
5. Руководство по эксплуатации

Технические характеристики
